Novità Assoluta

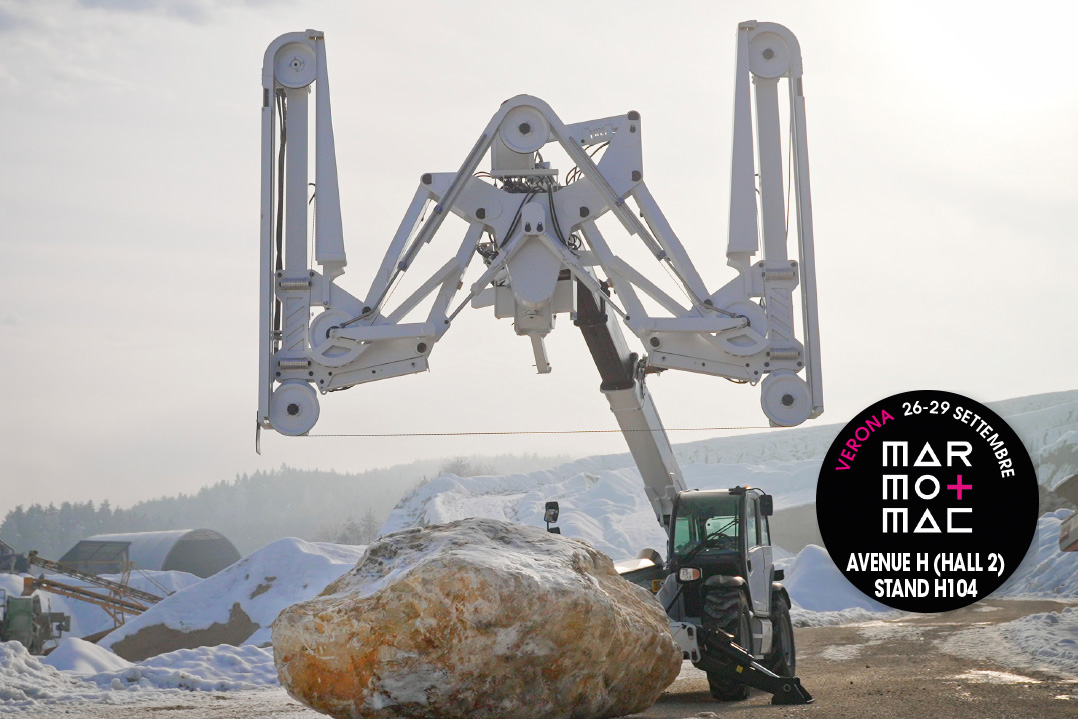

Schwing GmbH ha sviluppato una sega mobile a filo diamantato (MDS) specifica per le esigenze delle cave di pietre ornamentali. È compatta, può essere spostata rapidamente e non deve essere installata in modo fisso. Il progetto è già in uso, tra gli altri, presso l'impianto di pietra naturale di Bamberg e sarà presentato in anteprima, in Italia, alla fiera Marmomac 2023

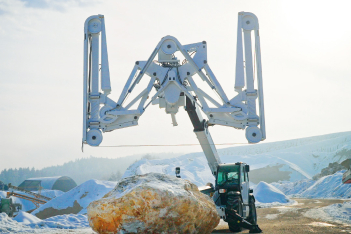

La nuova sega mobile a filo diamantato MDS 5034 di Schwing è flessibile e versatile. È stata progettata principalmente per tagliare blocchi grezzi di qualsiasi tipo di roccia in cava. La qualità dei blocchi può essere verificata direttamente nell'area di estrazione così da poter essere subito destinati alla successiva lavorazione. A differenza delle seghe a filo fisse, l'MDS ha il grosso vantaggio di essere mobile.

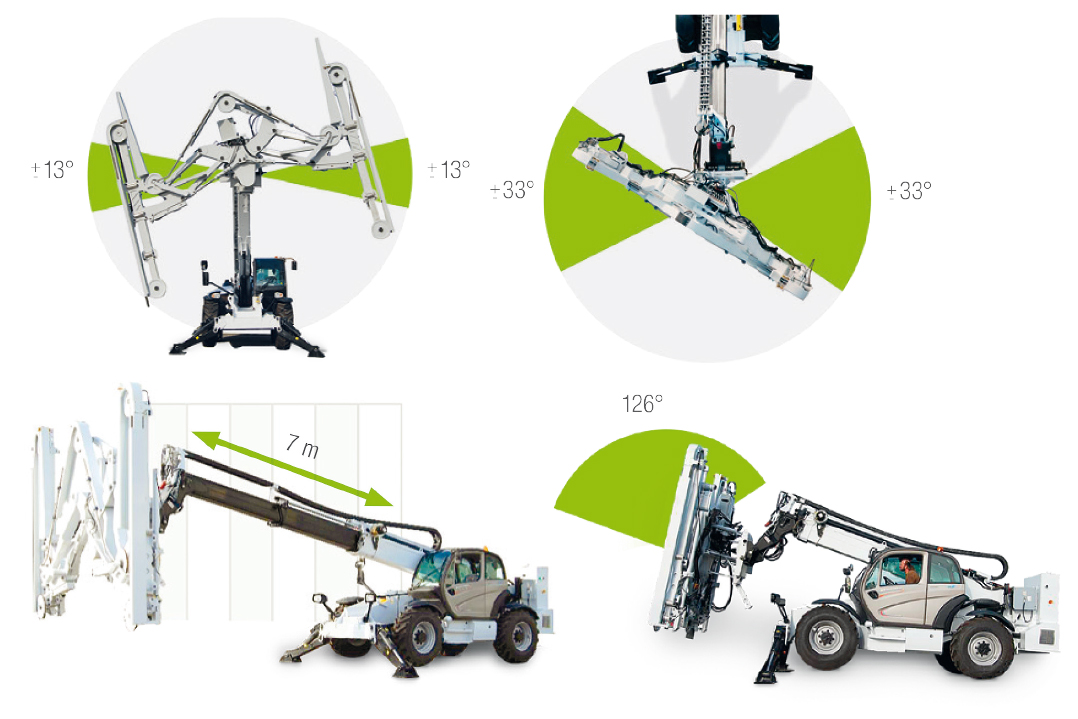

Può essere spostata rapidamente dall'operatore nel luogo di utilizzo, assumere la posizione di lavoro senza ulteriori ausili e può essere montata in breve tempo così da essere subito operativa. La sua unità di taglio, completamente idraulica, può essere estesa di sette metri per mezzo di un braccio telescopico e può essere spostata e allineata in cinque direzioni.

Può essere sollevata e abbassata, inclinata verso l'interno e l'esterno, ruotata a sinistra e a destra e inclinata. La larghezza di taglio è regolabile in continuo. Sono possibili capacità di taglio fino a 5 m x 3,4 m, nonché diversi schemi di taglio: paralleli, ad angoli diversi e con larghezze e altezze variabili. I tagli paralleli possono essere eseguiti senza cambiare posizione.

Lavoro di sviluppo intensivo
"Con questo processo sono possibili avanzamenti più elevati del solito e la qualità di taglio corrisponde a quella delle seghe fisse", spiega Markus Hatzer, che ha avuto l'idea base per il progetto. Nel 2012, il capo cava, che lavorava per diverse aziende di pietra naturale, ha sviluppato i piani iniziali, ha richiesto i brevetti e ha costruito un prototipo prima di rivolgersi a Schwing.
Il reparto di produzione a contratto di Schwing a St. Stefan, nella Valle del Lavant in Carinzia, ha iniziato a guardare alla realizzazione nel 2018 e ha iniziato il nuovo sviluppo completo nel 2020.

Un obiettivo importante di Hatzer, del responsabile del progetto Daniel Kriegl e di tutti gli altri coinvolti era quello di progettare un prodotto innovativo dal punto di vista economico ed ecologico. Il risparmio delle pulegge di rinvio della fune è stato il fulcro dello sviluppo, al fine di ridurre notevolmente i cicli di flessione della fune diamantata, con un effetto positivo sulla tensione della fune, sulla stabilità e sulla durata. La geometria è stata messa a punto e ottimizzata a lungo e alla fine è stato possibile ottenere solo sette pulegge di rinvio, spiega Kriegl. Rinunciando alle guide di scorrimento, la rigidità e la robustezza dell'unità di taglio sono state ulteriormente aumentate.

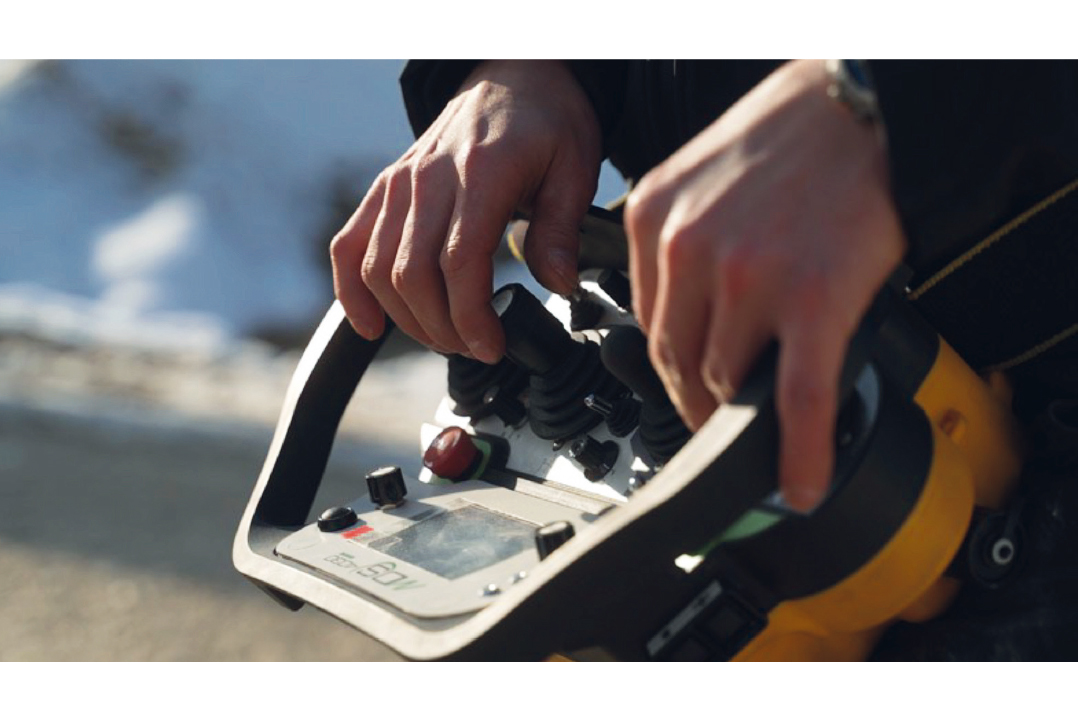

Il filo diamantato ha una dimensione fissa, non deve essere allungato o accorciato e fa parte dell'unità di taglio. Per allineare il gruppo sega ed eseguire il processo di taglio è disponibile un telecomando che può essere utilizzato anche per controllare il caricatore telescopico. Inoltre, l'MDS è dotato di una cabina con una postazione di lavoro, che viene utilizzata per il controllo durante il carico o la guida verso il cantiere e il posizionamento.

Per manovrare la macchina in cava è sufficiente una sola persona. Un'altra caratteristica innovativa è il nuovo concetto di protezione con lamelle mobili, che racchiude completamente la fune e aumenta enormemente la sicurezza dell'operatore rispetto ad altre soluzioni. La macchina è stata progettata in versione ibrida: può funzionare con gasolio o tramite l'alimentatore elettrico.

Utilizzo comprovato
L'azienda di pietra naturale Hermann Graser GmbH, con sede a Bamberg, ha accompagnato e sostenuto lo sviluppo. Tra l'altro, l'azienda ha inviato a Schwing blocchi grezzi a scopo di test e ha ricevuto il primo prototipo finito a metà del 2022. L'innovazione mobile è interessante per l'azienda, non da ultimo perché gestisce più di 20 cave in cui l'estrazione avviene su base variabile e su ordinazione. Con le sue dimensioni di trasporto compatte, inferiori a tre metri, l'MDS può essere trasportato facilmente e rapidamente da una cava all'altra utilizzando un caricatore basso standard, secondo l'amministratore delegato Martin Graser. Da lì, l'MDS 5034 con trazione integrale e regolazione dell'inclinazione, può essere portata rapidamente a destinazione e mettersi subito al lavoro.

Nel frattempo, tre seghe a filo MDS 5034 sono già in uso nelle cave dello stabilimento di pietra naturale di Bamberg e hanno già dimostrato il loro valore: sia nell'estrazione del duro Epprechtstein Granit che di diverse pietre arenarie. Anche un'altra azienda in Germania sta testando la macchina e un'azienda svedese sta già utilizzando la nuova sega mobile a filo diamantato.

Dettagli tecnici
Sega mobile a filo diamantato
MDS 5034

Capacità di taglio
2 - 5 m di larghezza x
x 3,4 m di altezza
Dimensioni di trasporto
sotto i 3 m di larghezza
3,3 m di altezza
8,8 m di lunghezza
14 t di peso
Filo diamantato
8,8 - 9,2 mm; 20 - 40 m/s
24,5 m giuntato senza fine
Pompa idraulica
Diesel ed elettrica
Carrello
Manitou MT1440 HA RC
Funzionamento
Radiocomando
Braccio telescopico
7 m estensibile
Angolo del braccio
33° - 2 (lati) x 13° inclinabile
